Selam! Düz yay tedarikçisi olarak bana sık sık düz yayların yük - sapma eğrisinin nasıl elde edileceği soruluyor. Bu, otomotiv, elektronik veya diğer endüstrilerdeki uygulamalarında düz yayları kullanan herkes için çok önemli bir bilgidir. Bu blogda size süreci adım adım anlatacağım.
Yük - Sapma Eğrisi Nedir?
Eğrinin nasıl elde edileceği konusuna dalmadan önce, onun ne olduğundan kısaca bahsedelim. Yük - sapma eğrisi, bir yaya uygulanan yük ile saptığı miktar arasındaki ilişkiyi gösterir. Basit bir ifadeyle, üzerine belli bir miktar ağırlık veya kuvvet uyguladığınızda yayın ne kadar büküleceğini veya esneyeceğini anlatır. Bu eğri çok önemlidir çünkü mühendislerin ve tasarımcıların yayın farklı yükler altındaki performansını anlamalarına yardımcı olur ve yayın belirli bir uygulamada amaçlandığı gibi çalışmasını sağlamak için gereklidir.
Düz Yaylar Neden Önemlidir?
Düz yaylar, küçük elektronik bileşenlerden büyük endüstriyel makinelere kadar çok çeşitli uygulamalarda kullanılmaktadır. Yük - sapma eğrisini bilmek, ihtiyaçlarınız için doğru düz yayı seçmenizi sağlar. Örneğin elektronik bir cihazda anahtar tasarlıyorsanız, elektrik bağlantısını yapmak veya kesmek için belirli bir yük altında belirli bir miktar esneme yapacak bir yaya ihtiyacınız vardır. Yük-sapma eğrisi olmadan karanlıkta çekim yapmak gibidir. Yayın beklendiği gibi performans gösterip göstermeyeceğini veya zamanından önce arızalanıp arızalanmayacağını bilemezsiniz.
Yük - Sapma Eğrisini Elde Etme Yöntemleri
Teorik Hesaplama
İlk yöntem teorik hesaplamadır. Düz yayların geometri ve malzeme özelliklerine bağlı olarak yük - sapma ilişkisini hesaplamak için çeşitli formüller mevcuttur. Örneğin basit dikdörtgen kesitli bir düz yay için sapma formülü malzemenin uzunluğu, genişliği, kalınlığı, elastiklik modülü ve uygulanan yük ile ilişkilidir.
Basitçe desteklenen bir düz yayın merkezi yük (P) altında sapmasına (δ) ilişkin temel formül şöyledir:
δ = (PL³)/(48EI)
burada L yayın uzunluğu, E malzemenin elastiklik modülü ve I kesitin eylemsizlik momentidir. Genişliği b ve kalınlığı h olan dikdörtgen bir kesit için I = (bh³)/12.
Ancak bu formüllerin sınırlamaları vardır. Mükemmel şekilde tekdüze bir malzeme ve basit bir yükleme senaryosu gibi ideal koşulları varsayarlar. Gerçek dünya uygulamalarında düz yaylar karmaşık geometrilere sahip olabilir ve yükleme o kadar kolay olmayabilir. Dolayısıyla teorik hesaplamalar size kaba bir tahmin sunsa da her durum için yeterince doğru olmayabilir.
Deneysel Test
Deneysel testlerin devreye girdiği yer burasıdır. Doğru bir yük - sapma eğrisi elde etmenin en güvenilir yoludur. Bunu nasıl yapabileceğiniz aşağıda açıklanmıştır:
1. Adım: Test Kurulumunu Hazırlayın
Düz yaya kontrollü bir yük uygulayabilen ve ortaya çıkan sapmayı ölçebilen bir test makinesine ihtiyacınız olacaktır. Basit manuel olanlardan karmaşık otomatik sistemlere kadar farklı türde test makineleri mevcuttur. Doğru sonuçlar elde etmek için düz yayı test makinesine düzgün şekilde sabitlemeniz de gerekecektir.
Adım 2: Artımlı Yükleri Uygulayın
Yaya küçük bir yük uygulayarak başlayın ve sapmayı ölçün. Daha sonra yükü küçük artışlarla artırın ve her adımda sapmayı ölçün. Yük ve sapma değerlerini doğru şekilde kaydettiğinizden emin olun. Bu süreci otomatikleştirmek ve daha verimli hale getirmek için bir veri toplama sistemi kullanabilirsiniz.
Adım 3: Verilerin Grafiği
Bir dizi yük - sapma veri noktasına sahip olduğunuzda, bunları bir grafik üzerinde çizebilirsiniz. Yük genellikle y ekseninde, sapma ise x ekseninde gösterilir. Bir eğri oluşturmak için veri noktalarını bağlayın ve işte karşınızda düz yayınızın yük - sapma eğrisi.
Yükü Etkileyen Faktörler - Sapma Eğrisi
Düz yayların yük - sapma eğrisini etkileyebilecek çeşitli faktörler vardır:
Malzeme Özellikleri
Malzemenin elastiklik modülü, akma dayanımı ve sertliğinin tümü bir rol oynar. Örneğin, yüksek elastisite modülüne sahip bir malzemeden yapılmış bir yay, daha düşük elastisite modülüne sahip bir malzemeden yapılmış bir yaya kıyasla daha sert olacak ve aynı yük altında daha az sapacaktır. Düz yaylarımız için çeşitli malzemeler sunuyoruz:Berilyum Bakır Düz YaylarMükemmel elektrik iletkenliğine ve yüksek mukavemete sahip olan.
Geometri

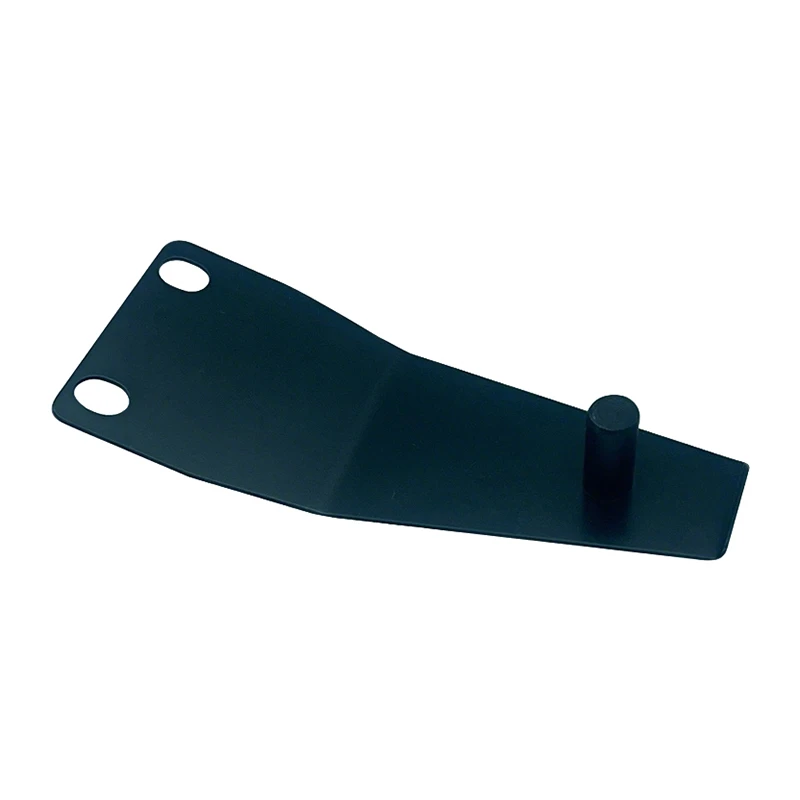

Düz yayın uzunluğu, genişliği ve kalınlığı, yük - sapma özellikleri üzerinde önemli bir etkiye sahiptir. Daha uzun bir yay, daha kısa bir yay ile karşılaştırıldığında genellikle aynı yük altında daha fazla sapacaktır. Benzer şekilde, daha ince bir yay, daha kalın olandan daha esnek olacaktır. Ayrıca benzersiz geometrilere sahip farklı tipte düz yaylarımız da mevcuttur.Spiral YaylarVeKalıp Kesici Tutucu Yayları, her birinin kendi yük - sapma davranışı vardır.
Üretim Süreci
Düz yayın üretilme şekli de performansını etkileyebilir. Isıl işlem, soğuk işlem ve yüzey bitirme gibi işlemler yayın malzeme özelliklerini ve iç gerilim dağılımını değiştirebilir, bu da yük - sapma eğrisini etkileyebilir.
Tasarımda Yük - Sapma Eğrisinin Kullanımı
Yük - sapma eğrisini elde ettikten sonra bunu tasarım sürecinde kullanabilirsiniz. Yük ve sapma gereksinimlerinizi karşılayan düz yayı seçebilirsiniz. İstediğiniz performansı elde etmek için geometrisini veya malzemesini ayarlayarak yayın tasarımını da optimize edebilirsiniz.
Örneğin, başlangıçta seçtiğiniz yayın gerekli yük altında çok fazla esnediğini fark ederseniz yayın kalınlığını artırabilir veya elastiklik modülü daha yüksek bir malzemeye geçebilirsiniz. Öte yandan yay çok sertse kalınlığı azaltabilir veya daha esnek bir malzeme kullanabilirsiniz.
Çözüm
Düz yayların yük-sapma eğrisinin elde edilmesi, çeşitli uygulamalarda düzgün performans göstermeleri açısından önemlidir. İster teorik hesaplamalar ister deneysel testler kullanıyor olun, eğriyi etkileyebilecek faktörleri anlamak önemlidir. Düz yay tedarikçisi olarak size hem teorik analiz hem de deneysel testlerde yardımcı olabiliriz. Çok çeşitli düz yaylarımız mevcuttur ve ihtiyaçlarınıza uygun olanı seçmek için sizinle birlikte çalışabiliriz.
Düz yay satın almakla ilgileniyorsanız veya yük - sapma eğrileri hakkında daha fazla bilgiye ihtiyacınız varsa bizimle iletişime geçmekten çekinmeyin. Sohbet etmekten ve gereksinimlerinizi tartışmaktan her zaman mutluluk duyarız. Projeniz için mükemmel düz yay çözümünü bulmak için birlikte çalışalım!
